Placas de base circulares grauteadas

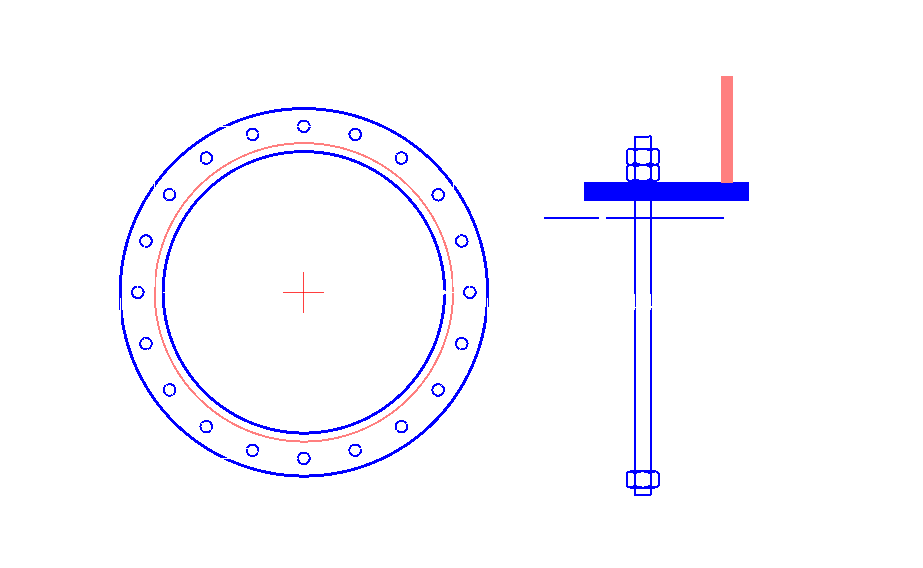

Ajuda
Base de cálculo e validação PDF
Entrada
# cbplate # Rotina de cálculo baseada no método de Lutz Modificado para placas de # base circulares grauteadas (Technical Manual 1 – Design Monopole Base # Plates - By Daniel Horn, P.E.). # DIMENSÕES BÁSICAS #----------------------------------------------------------------------- di = 1180; % diâmetro do mastro na base (mm) dfi= 1113; % diâmetro interno da flange (mm) B = 1453; % diâmetro externo (mm) dpar = 1313; % diâmetro da linha de parafusos (mm) #----------------------------------------------------------------------- nb = 20; % número de chumbadores db = 44.45; % diâmetro do chumbador (mm) lad = 270; % comprimento adicional para os chumbadores (mm) #----------------------------------------------------------------------- # Opcionais (força o programa a adotar estes valores) # Comentar/descomentar com '#' (hashtag) #lech = 1300; % comprimento de embutimento (mm) #tfa = 50.8; % espessura da placa de base (mm) # Constante para cálculo da espessura da placa de base kw = 4; % 4 - módulo de resistência plástico (recomendado) % 6 - módulo de resistência elástico (conservador) # MATERIAIS #----------------------------------------------------------------------- aco_placa='ASTM A36'; %descrição apenas fy = 25; % tensão de escoamento do aço da flange (kN/cm2) fu = 40; % tensão de ruptura do aço da flange (kN/cm2) aco_chumbador='ASTM A36'; %descrição apenas fyb = 25; % tensão de escoamento do aço do chumbador (kN/cm2) fub = 40; % tensão de ruptura do aço do chumbador (kN/cm2) fck = 25; % resistência característica do concreto (MPa) # ESFORÇOS SOLICITANTES DE CÁLCULO #----------------------------------------------------------------------- Md = 214037; % Momento fletor solicitante de cálculo (kN.cm) Nd = 79.61; % Normal solicitante de cálculo (kN) Vd = 83.91; % Cortante solicitante de cálculo (kN)
Calcular

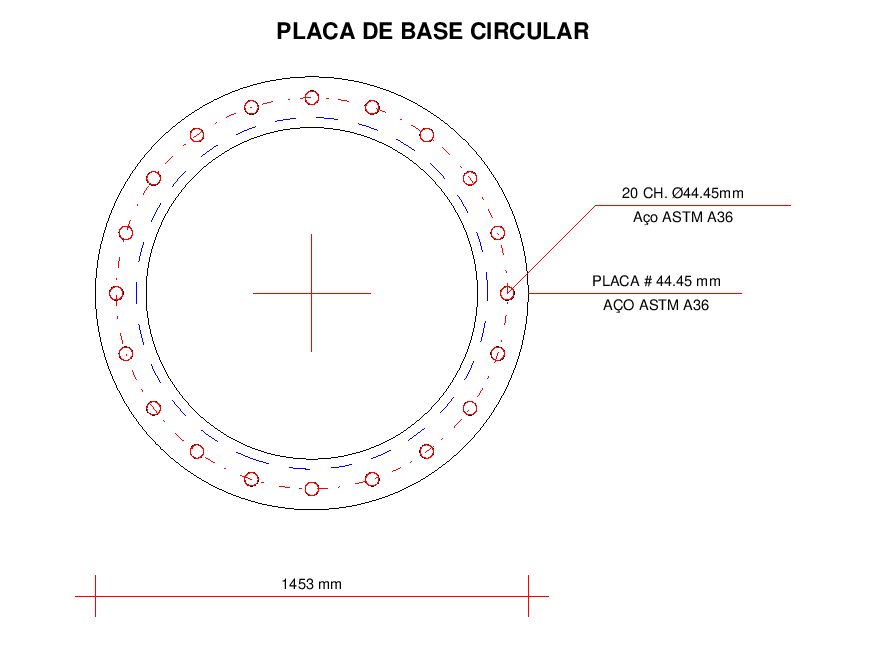

Detalhe
Resultados
------------------------------------------------------- VERIFICAÇÃO DE LIGAÇÃO DE BASE CIRCULAR GRAUTEADA Cálculo baseado no Equipment Design Method Technical Manual 1 – Design Monopole Base Plates By Daniel Horn, P.E. Autor: Eng. Paulo C. Ormonde - REV: 24.09.18 ------------------------------------------------------- Esforços solicitantes de cálculo Momento fletor...........................: 214037.00 kN.cm Normal de compressão.....................: 79.61 kN Cortante.................................: 83.91 kN ------------------------------------------------------- Resultados da análise Razão modular............................: 8.28 Fator K do processo iterativo............: 0.3340 Braço de alavanca (l1+l2)................: 1027.4323 mm L.N em relação ao centro do mastro.......: 218.22 mm Força total de tração (Ft)...............: 2039.45 kN Força total de compressão (Fc)...........: 2119.06 kN Máxima tensão de compressão (fcmax)......: 1.2199 kN/cm² ------------------------------------------------------- Verificação da placa de base Tensão de escoamento do aço da placa.....: 25.00 kN/cm² Tensão de ruptura do aço da placa........: 40.00 kN/cm² Diâmetro da placa de base................: 1453.00 mm Largura da placa (anel). ................: 136.50 mm Momento fletor no lado comprimido........: 98.33 kN.cm/cm Momento fletor no lado tracionado........: 97.05 kN.cm/cm Espessura mínima de cálculo da placa.....: 41.60 mm Espessura adotada para placa de base.....: 44.45 mm ------------------------------------------------------- Verificação dos chumbadores Diâmetro dos chumbadores.................: 44.45 mm Área bruta de aço do chumbador...........: 15.52 cm² Número de chumbadores....................: 20 Tensão de ruptura do aço dos chumbadores.: 40.00 kN/cm² Normal de tração solicitante de cálculo.: 270.51 kN Normal resistente de tração de cálculo...: 344.84 kN Cisalhamento solicitante de cálculo......: 8.39 kN Cisalhamento resistente de cálculo.......: 206.91 kN Tração + Cisalhamento dos parafusos Taxas de trabalho - Tração...........................: 0.78 - Cisalhamento.....................: 0.04 - Tração + Cisalhamento............: 0.78 Comprimento de ancoragem de cálculo......: 1190.00 mm Comprimento do chumbador.................: 1460.00 mm ------------------------------------------------------- Peso da placa de base....................: 239.09 kg Peso dos chumbadores.....................: 355.70 kg ------------------------------------------------------- Peso dos Total...........................: 594.79 kg
Baixar detalhamento em DXF
