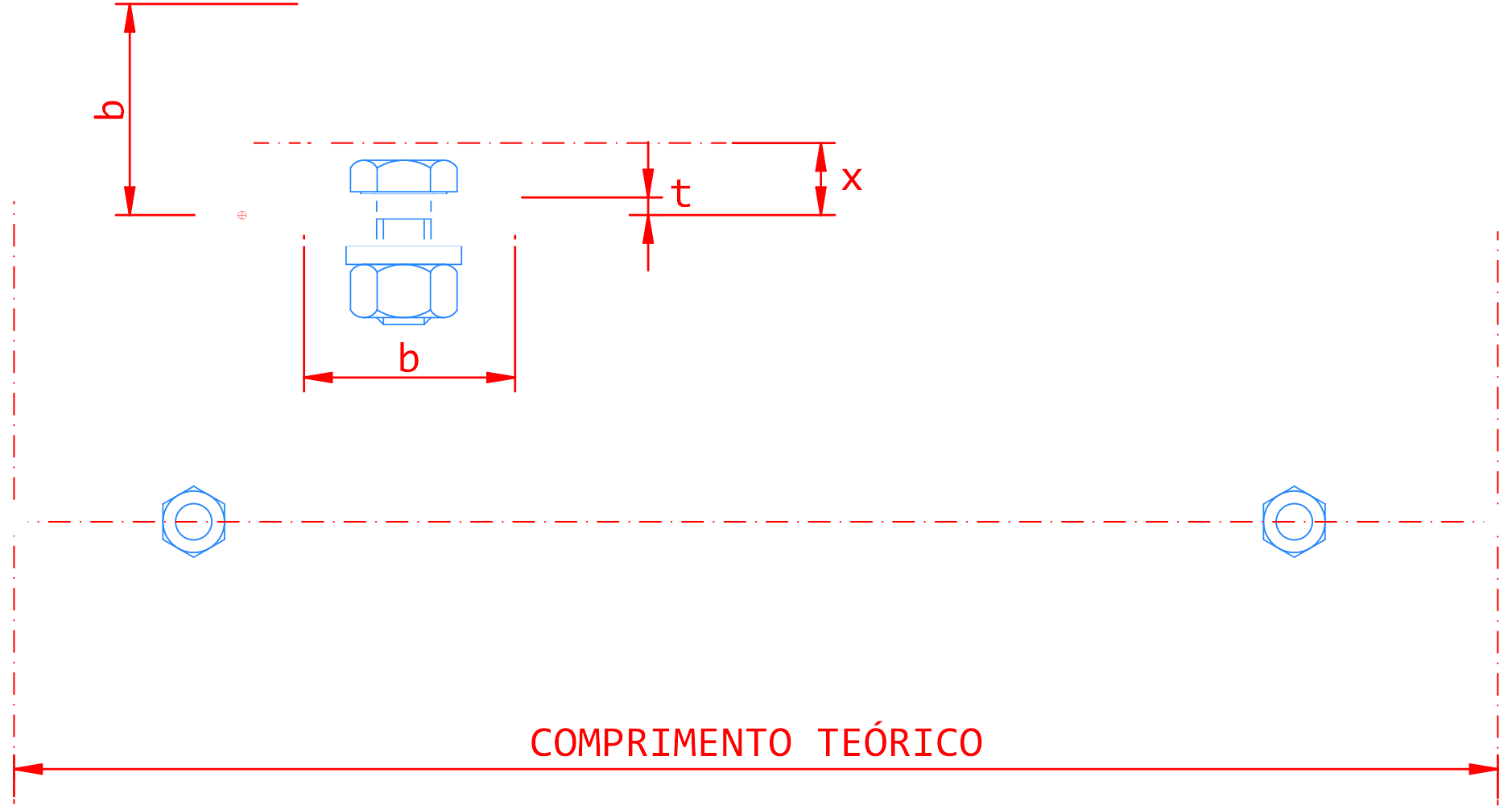

Normal de Compressão Resistente de Cálculo de Cantoneira Simples
ANSI/TIA-222H - Conexões com 1 parafuso
Cantoneiras Laminadas
L25.4 x 3.17
L31.75 x 3.17
L38.10 x 3.15
L44.45 x 3.17
L50.8 x 3.17
L63.5 x 4.76
L76.2 x 4.76
L88.9 x 6.35
L101.6 x 6.35
L127.0 x 6.35
L152.4 x 9.52
L203.2 x 15.88
Comprimento da barra (cm)
Tensão de escoamento do aço (MPa)
Resultados
------------------------------------------------------- NORMAL DE COMPRESSÃO RESISTENTE DE CÁLCULO CANTONEIRA SIMPLES - ANSI/TIA-222H Extremidades conectadas com 1 parafuso. ------------------------------------------------------- Aba...................: 50.80 mm Espessura.............: 3.17 mm Área seção............: 3.12 cm² Inércia Ix............: 7.90 cm4 Raio de giração rx=ry.: 1.59 cm4 Inércia Imin..........: 3.18 cm4 Raio de giração rmin..: 1.01 cm4 ------------------------------------------------------- Tensão de escoamento efetiva...............: 22.80 kN/cm² Comprimento da barra.......................: 100.00 cm Esbeltez da barra..........................: 99.03 Esbeltez local w/t.........................: 15.03 ------------------------------------------------------- Normal de compressão resistente de cálculo : 50.99 kN -------------------------------------------------------
Calcular
