Sistema de arquivos |
|

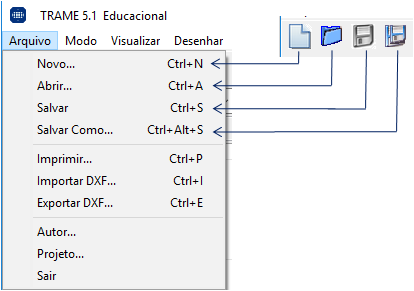

O TRAME trabalha com arquivo único de projeto (*.TRP) onde são guardadas todas as informações do geometria, do esquema estático, das ações, das combinações de ações e configurações de ambiente (cores, escalas, etc). Na Figura 2 são apresentados os comandos disponíveis para gerenciamento dos arquivos de projeto. Nenhum arquivo de backup é gerado automáticamente, por isso é recomendável criar cópias de segurança.
|
| Ícone | Comando | Tecla de atalho | Descrição |
 |
Novo | Ctrl+N | Cria um novo projeto |
 |
Abrir | Ctrl+A | Abre um projeto existente |
 |
Salvar | Ctrl+S | Salva o projeto ativo. O programa irá solicitar um nome e local para salvar o projeto caso isso ainda não tenha sido feito |
 |
Salvar como... | Ctrl+Alt+S | Salva o projeto ativo com outro nome e local definidos pelo usuário |
Arquivo→Imprimir...Imprime a tela atual |
Arquivo→Importar DXF... (Ctrl+I)Importação de um arquivo DXF com a geometria da estrutura. O usuário deve definir em qual unidade a geometria foi criada e quais Layers devem ser importados.
As barras não são quebradas automaticamente nas intersecções, operação que pode ser realizada posteriormente no TRAME por meio do comando "Quebrar"

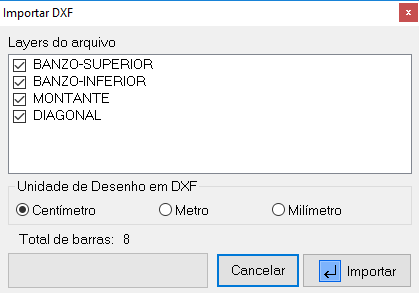

A caixa de diálogo acima é exibida após a seleção do arquivo solicitada pelo programa. Realizadas as configurações, clique no botão importar e confira o comprimento das barras para validar a importação através das teclas de atalho Ctrl+D. É importante ressaltar que a unidade padrão de desenho do TRAME é o centímetro. |

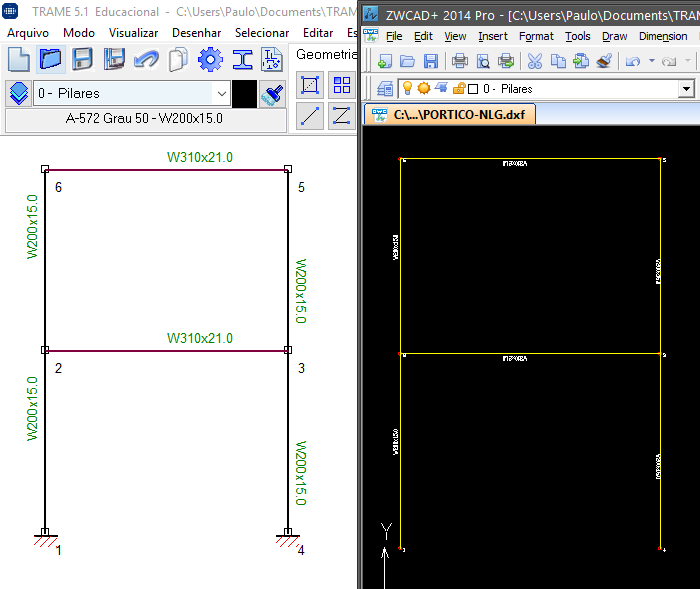

Arquivo→Exportar DXF... (Ctrl+E)Exporta a geometria no formato DXF com unidade de desenho em centímetros. A geometria é exportada com a numeração dos nós e a indicação das seções das barras definidas pelo usuário. Os Layers das barras recebem o mesmo nome do respectivo grupo.
|
.
